Metode Menggulung Generator Putaran Rendah

-

Beberapa desain gulungan generator putaran rendah yang kami coba adalah, jenis double layer.  untuk menyelesaian sebuah generator putaran rendah 3 phasa, 4 poles (kutub), 24 slots (alur) stator. hal pertama yang dilakukan adalah

1. Menghitung sudut kelistrikan 24/2 x 360 = 720.

2. Kemudian menghitung slot/pole (Coil Pitch) 24/4 = 6

3. Kemudian menghitung Slot/pole/phase = 6/3 = 2

4. Kemudian menghitung sudut/ slot = 720 /24 = 30 persen

5 Untuk 3  phasa 120 derajat = 120 / 30 = 4

Aplikasi pada Desain gulungan stator  R dimulai pada slot ke 1, kemudian Y =1+4 = 5 (slot ke lima) kemudian B ; 5 + 4 = 9 slot nomor sembilan)

R ----> 1

Y ----> 5

B -----> 9

Gambar desain Gulungannya adalah sebagai berikut


Gambar Desain Gulungan Generator Low RPM


Setelah dilakukan gulung kawat dengan bahan 0.4 mm, jumlah gulungan kawat 150 gulungan per slot hasilnya sebagai berikut


Gambar Gulungan Generator Low RPM siap

Gulungan generator ini dilakukan secara manual dengan menggunakan cetakan yang panjangnya kawat menyesuaikan dengan bentuk stator

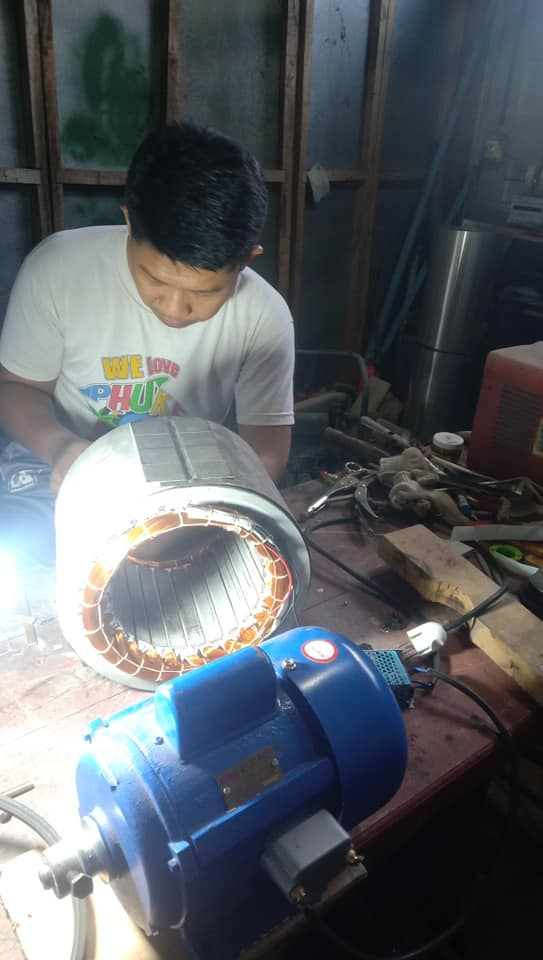

Pengerjaan Gulungan Secara Manula

Susunan magnet pada uji coba ini terdiri dari 4 kutub yang mana setiap kitub terdiri dari 12 magnet, ukuran 2 cm x 1cm x 0,5 cm



gambar Posisi Magnet


Setelah kita menyelesaikan gulungan selanjutnya adalah menguji kinerja generator, sejauh mana hasilnya dengan metode perbandingan antara kecepatan dan voltase yang dihasilkan.

Cara Menguji
Untuk menguji generator ini kami memilih menggunakan pengatur kecepatan motor listrik, kemudian motor listrik, puli, v belt, dan generator


Cara Menguji Generator Low RPM

Dari uji beberapa kali, ada kendala pada kecepatan motor yang tidak stabil karena desain motor penggerak  yang model pasaran, artinya bukan cocok untuk di beri pengatur kecepatan.  Alat ukur kecepatan menggunakan tacho meter digital, dan alat pengukur tegangan out menggunakan avometer digital dan jarum.

Hasil nya....Putaran masimal 1500  rpm voltase 115 volt
                   Putaran minimal  20     rpm  Voltase 15 Volt

Untuk mengetahui lebih lanjut penelitian kami silakan kunjung Video berikut

 Video Uji Coba Generator Low RPm

Dengan uji coba ini kami yakin dapat membuat beberapa model untuk penerapan pada Listrik Tenaga Angin, Generator  PLTMH dan untuk keperluan khusus pada kendaraan listrik

Untuk kerjasama lebih lanjut Silakan Hubungi kami
Alhytech Engineering
Sukorame Gandusari Trenggalek
Telp. 081 335 981 650
